T-Stützen

Beitragvon TW » 16.09.2007, 13:11

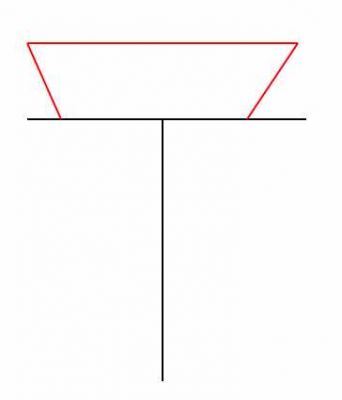

Ich hab hier mal ne Skizze von einer T-Stütze.
Dazu zwei Fragen zum Rot markierten Teil:
:arrow:

wie heißt es? und vor allem
:arrow:

wozu dient es??

Beitragvon NN » 16.09.2007, 13:13

Das rot makierte wird auch Stützenjoch genannt. Wofür es genau da ist weiß ich leider nicht. Es gibt auch noch ältere Seilbahnen die keine Stützenjochs haben.

Ich glaube dazu könnten andere User aber mehr sagen.

Mfg Nico

nici93 · Beitragvon **nici93** » 16.09.2007, 19:11

Zum Stützenjaoch gehört auch noch der schwarze Querstrich des Ts.

Über dieses Trapez (rot markierter Teil) kann man Sachen oder so ähnlich transportieren... (weiß ich aber nicht mehr genau...

)

Seilbahner müsste es wissen und ich glaube bei lift-world steht das auch i-wo!

seilbahner · Beitragvon **seilbahner** » 16.09.2007, 19:34

Das Rote Teil ist der Seilabhebebock.
Der dient wie es der Name schon sagt zu Wartungsarbeiten und Reparaturen an den Rollenbatterien.
Dort hängt man an den enden an den Ringen den Kettenzug etc.. ein und hebt das Seil auf. Da hast bei einer einzelbelastung einer Rolle 500kg bei 8 Rollen ganz ordentlich Musik drauf.

Der untere Teil ist das Joch und der steher nennt sich Schaft!

Beitragvon **Chris** » 16.09.2007, 19:52

Auf www.skilift-info.de ist unter "Stützen" einiges zu sehen!

Grüße
Chris

Beitragvon TW » 17.09.2007, 16:24

Bin mal wieder schlauer geworden
(im Gegensatz zu nach meiner heutigen Physik-Stunde :wink:

)

Tobi

Beitragvon TW » 21.09.2007, 15:05

seilbahner hat geschrieben:
Der untere Teil ist das Joch und der steher nennt sich Schaft!

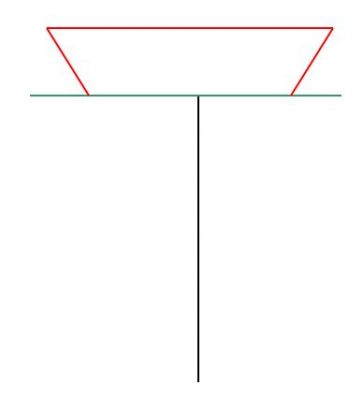

Den Satz hab ich ja ganz übersehen. Nochmal meine Skizze:

Hab ich das jetzt richtig verstanden:
grün ist das Joch und rot ist der Schaft :?:

Tobi

seilbahner · Beitragvon **seilbahner** » 21.09.2007, 15:22

Rot ist der Seilabhebebock
Grün das Joch und Schwarz der Stützenschaft

Der Schnee ist weiss

Beitragvon TW » 23.09.2007, 15:57

Ich hab mir gestern mal wieder Galileo - Bau der Galzigbahn angeschaut.
Hier wird eindeutig der Seilabhebebock als Joch bezeichnet.

(außerdem war der Schnee grün :wink:

)

Tobi

nici93 · Beitragvon **nici93** » 23.09.2007, 16:56

TW hat geschrieben:Ich hab mir gestern mal wieder Galileo - Bau der Galzigbahn angeschaut.
Hier wird eindeutig der Seilabhebebock als Joch bezeichnet.

(außerdem war der Schnee grün )

Tobi

Ja, der Seilabhebebock... Joch ist halt die geläufige "Wortvariante"....
